代非組合壓型鋼板（開口板）

20世紀末期，隨著鋼結構建筑的不斷發展，傳統現澆板的施工速度明顯跟不上鋼柱和鋼梁的施工速度，影響了整個結構的工程進度。

同時由于現澆板的施工仍需要大量的模板和腳手架，這和鋼結構的現場施工管理的要求產生巨大的偏差，從而使整個施工環節產生不匹配的現象。在此基礎上，工程師們開發了一種無需支模、拆模，能提供施工平臺的壓型鋼板開口板，獲得了迅猛發展。其作用為樓板的一次性模板，它僅作為施工階段模板使用，屬于施工措施模板，只驗算施工階段受力，在使用階段不參與結構受力?？刹豢紤]防火措施，但樓板整體厚度須滿足規范的要求（防火要求），即壓型鋼板板肋上部混凝土厚度須達到80mm。

優點：國內應用較早，有規范，施工經驗豐富，生產制作快速、造價低。

缺點：肋較高，樓板結構層厚度大，使建筑物凈高減小，直接導致建筑整體成本增加。樓板下表面呈波浪形，板底不平整、不美觀，樓板雙向剛度不一致，抗震性能差，對于酒店、住宅等項目必須做吊頂。

鋼筋綁扎繁瑣，鋼筋間距不易控制，下部受力鋼筋需要現場手工焊接短鋼筋，效率緩慢，保護層厚度不易控制。

單向板設計，只能通過增加整體鋼板厚度才能滿足較大跨度樓板施工階段受力，造成材料浪費；雙向板施工不便，必須犧牲肋高以下混凝土及板厚。

管線敷設施工時，垂直與板肋敷設須放置在板肋上部，對于板厚較小的樓板會影響到上部鋼筋施工空間。

雖然單板的價格低廉，但是由于其施工繁瑣，所需人工量大，綜合造價反而偏高，經濟效率低。

第二代組合壓型鋼板（閉口板）

20世紀90年代初期和末期，是多高層鋼結構建設的高峰期，同時也是材料工藝與建筑技術進入高科技階段的時期，普通開口板的出現解決了與鋼結構配套施工。但由于其材料價格高，而在使用階段又不考慮鍍鋅鋼板代替受力鋼筋的作用。樓板中混凝土和鋼筋材料用量基本與現澆板持平或略高。所以造成普通開口板樓板整體價格基本是現澆樓板的1.6倍以上。

考慮以上存在因素，工程師改進了普通開口板，在鍍鋅鋼板上增加剪力槽，通過混凝土的握裹作用，形成兩者的共同作用。由板肋提供豎向剛度，通過板肋形狀與抗剪槽提供水平抗剪承載力，通過調整厚度以調整重慶樓承板剛度，使壓型鋼板在使用過程中參與樓板的受力，代替下部受力鋼筋，從而節省了混凝土中鋼筋的用量。

優點：壓向鋼板有特殊齒槽或壓痕，提高了與混凝土的粘結力，可代替部分板底受力鋼筋，一定程度上節省了工期及勞動力成本。對于閉口板，板底較開口板平整，美觀，雙向剛度得到提高。國內應用相對第三代鋼筋桁架模板要早，規范收錄。

缺點：板型板肋高，限制了板厚及建筑物凈高，不宜在高層及超高層建筑中應用，且板底呈波浪形，雙向剛度不一致，抗震性能差，容易造成樓板開裂。

壓向鋼板設計代替板底受力鋼筋時，存在較大的火災安全隱患，受力的鋼板處于迎火面，直接接觸火焰，極易形成高溫。一是高溫使鋼板強度減弱或消失；二是混凝土中的結晶水形成蒸汽并高壓迫使鋼板鼓包，鋼板與混凝土將發生滑移和脫離，鋼板與混凝土無法再共同工作，鋼板代替受力鋼筋的作用也隨即消失，樓板在受力的情況下將被破壞。第二代組合壓型鋼板火災后將無法修復。

單向板設計，只能通過增加整體鋼板厚度才能滿足較大跨度樓板施工階段受力，造成材料浪費；雙向板施工不便，必須犧牲肋高以下混凝土及板厚。管線敷設施工時，垂直與板肋敷設須放置在板肋上部，對于板厚較小的樓板會影響到上部鋼筋施工空間。鋼板有防腐年限要求，鍍鋅層厚度要求高，但會增加材料成本。

由于考慮到其抗火及防腐方面的缺陷，設計師在設計時一般都會考慮在板底加配抗火鋼筋（或稱溫度鋼筋，作為火災發生或的儲備受力鋼筋），加上分布鋼筋、支座負筋等，在施工現場還需綁扎50~70%左右的現場鋼筋，施工繁瑣，所需人工量較大，綜合造價較高。

第三代鋼筋桁架樓承板

隨著多高層鋼結構的迅猛發展，對工程工期提出了更高的要求，鋼結構構件工廠產業化生產大大縮短了工程工期，樓板的施工方法已是影響工期的重要因素。代、第二代壓型鋼板其板肋較高，使建筑物凈高減小、樓板下表面不平整、雙向板設計及施工困難、鋼筋綁扎繁瑣、鋼筋間距及混凝土保護層厚度不好控制、存在嚴重的耐火及防腐缺陷等問題，必須解決。

第三代鋼筋桁架樓承板除具有前兩代鋼樓承板及現澆板的各種優點外，還具有自身的特點，既能充分發揮鋼結構施工周期短、又具有施工質量容易控制的優勢，得到市場的高度認可和好評。

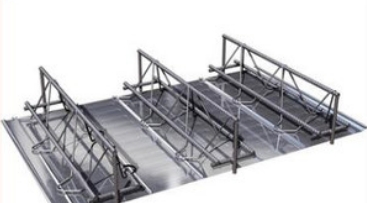

鋼筋桁架樓承板屬于第三代鋼結構配套樓承板，與普通的非組合壓型鋼板及組合壓型鋼板的板型有較大區別，是將混凝土樓板中的受力鋼筋在工廠中加工成鋼筋桁架，然后再與壓型鋼板電阻點焊為一體的鋼樓承板產品。鋼筋桁架采用高頻電阻點焊組合，形成結構穩定的三角桁架，底部壓型鋼板板肋明顯減小，只有2mm，幾乎等同于平板。
